Martillo perforador DTH



El martillo perforador DTH (Down-The-Hole), también conocido como martillo DTH o perforadora de roca, es una herramienta de perforación neumática utilizada en diversas aplicaciones, particularmente en proyectos de minería, canteras, construcción e ingeniería civil. Está diseñado para proporcionar capacidades de perforación potentes y eficientes para formaciones de roca dura.



El DTH Jack Hammer consta de varios componentes clave:



Cuerpo del martillo:El cuerpo principal del DTH Jack Hammer alberga el mecanismo interno y los componentes que generan la fuerza de percusión necesaria para la perforación. Por lo general, está hecho de materiales duraderos, como el acero, para resistir el aire a alta presión y las fuerzas de impacto repetitivas.



Pistón:El pistón está ubicado dentro del cuerpo del martillo y es accionado por aire comprimido. Se mueve hacia adelante y hacia atrás rápidamente para dar los poderosos golpes de percusión a la broca.



Broca:La broca es la herramienta de corte unida al extremo inferior del martillo neumático DTH. Varía en diseño y tamaño según la aplicación de perforación y el tipo de roca que se perfora. Las brocas están hechas de materiales duros y duraderos, como el carburo de tungsteno o el diamante, para soportar la abrasividad de las formaciones rocosas.



Caña:El vástago conecta la broca al martillo perforador DTH. Proporciona una conexión segura y confiable, lo que garantiza una transmisión de energía eficiente del martillo a la broca.



Suministro de aire:Los martillos neumáticos DTH requieren un suministro de aire comprimido para funcionar. El aire se entrega a través de una manguera de aire conectada al cuerpo del martillo y acciona el pistón, proporcionando la fuerza necesaria para perforar.



Cuando está en funcionamiento, el Jack Hammer DTH funciona mediante el siguiente proceso:



El aire comprimido se dirige al cuerpo del martillo, creando aire a alta presión.



El aire a alta presión empuja el pistón dentro del cuerpo del martillo que, a su vez, golpea la parte posterior de la broca.



Los rápidos golpes del pistón crean una poderosa fuerza de percusión que se transfiere a la broca, lo que le permite romper y astillar la roca.



Simultáneamente, el aire se dirige a través del centro del cuerpo del martillo, eliminando los recortes perforados del pozo.



Los martillos perforadores DTH son conocidos por su eficiencia en la perforación de formaciones rocosas duras y abrasivas, y ofrecen ventajas como altas tasas de penetración, versatilidad y confiabilidad. Están disponibles en varios tamaños y configuraciones para adaptarse a diferentes requisitos de perforación y pueden montarse en diferentes tipos de plataformas de perforación o usarse como herramientas manuales según la aplicación.



DTH Jack Hammer son herramientas neumáticas especializadas que se utilizan en operaciones de perforación, particularmente en minería, construcción y explotación de canteras. Estas son algunas de sus especialidades destacadas:



Perforación eficiente: DTH Jack Hammer está diseñado para perforar eficientemente en formaciones de roca dura. Utilizan un mecanismo de percusión que proporciona fuerzas de alto impacto directamente a la broca, lo que permite una perforación más rápida y eficaz en comparación con otros métodos de perforación.



Capacidad de pozo profundo: DTH Jack Hammer es capaz de perforar pozos profundos, que van desde varios metros hasta varios cientos de metros, según el modelo y la aplicación específicos. Esto los hace adecuados para varios proyectos de perforación, incluida la perforación de barrenos, la perforación de cimientos y la perforación de pozos.

Versatilidad: los martillos neumáticos DTH son herramientas versátiles que se pueden utilizar en una amplia gama de aplicaciones. Pueden perforar barrenos de diferentes diámetros, desde pequeños barrenos para anclaje o voladura hasta barrenos más grandes para exploración o producción.



Excelente rectitud del orificio: los martillos perforadores DTH son conocidos por su capacidad para mantener la rectitud del orificio durante la perforación. La combinación de acción de percusión y rotación ayuda a mantener la broca alineada y evita la desviación, lo que da como resultado perforaciones precisas y posicionadas con precisión.



Adaptabilidad a diferentes formaciones rocosas: los martillos neumáticos DTH están diseñados para manipular diversas formaciones rocosas, incluidas rocas duras y abrasivas. Las brocas y los martillos se pueden seleccionar en función de las condiciones específicas de la roca, lo que garantiza un rendimiento y una durabilidad óptimos en diferentes entornos de perforación.



Tasa de perforación rápida: debido a su acción de percusión eficiente y su capacidad de perforación profunda, los martillos neumáticos DTH ofrecen una tasa de perforación rápida, lo que reduce significativamente el tiempo requerido para completar los proyectos de perforación. Esto puede conducir a una mayor productividad y ahorro de costes.



Requerimientos de aire más bajos: los martillos neumáticos DTH generalmente requieren volúmenes de aire más bajos en comparación con otros métodos de perforación, lo que los hace más eficientes energéticamente. Esto puede resultar en un menor consumo de combustible y menores costos operativos.



Durabilidad y confiabilidad: los martillos perforadores DTH están construidos para resistir las exigentes condiciones de las operaciones de perforación. Están construidos con materiales de alta calidad y se someten a estrictos procesos de control de calidad para garantizar su durabilidad, confiabilidad y una vida útil prolongada.



En general, la especialidad de los martillos perforadores DTH radica en su eficiencia, versatilidad y capacidad para proporcionar una perforación rápida, precisa y confiable en formaciones rocosas desafiantes. Estas cualidades los convierten en la opción preferida para muchas aplicaciones de perforación en diversas industrias.

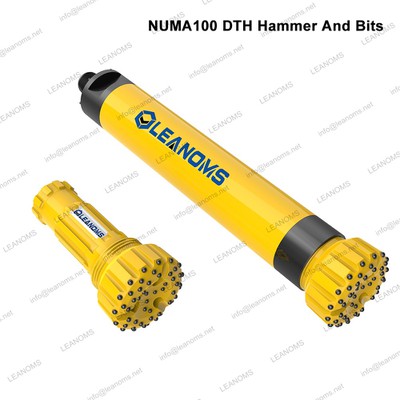

Parámetros técnicos de los martillos DTH NUMA100



Vástago de broca	NUMA100
Rango de agujeros	Φ254-305mm
Hilo de conexión	API 4 1/Registro de 2" API 5 1/Registro de 2"
Presión laboral	10-25Barra / 1-2.5Mpa
Velocidad recomendada	15-35rpm
Fuerza de tracción recomendada	19KN
Longitud	1441 mm
Peso	308kg

































Parámetros técnicos de las brocas NUMA100 DTH

Diámetro		Botones de indicador	Botones frontales				Peso (KG)	Número de parte
milímetro	Pulgada		Cara Plana	cara convexa	cara cóncava	Tipo de rostro
254	10	Φ19*12	Φ16*12	Φ18*8	Φ16*6	cara cóncava	88.4	LN-NUMA100-254CC
275	10 5/6	Φ19*12	Φ16*12	Φ18*8	Φ16*8	cara cóncava	92.5	LN-NUMA100-275CC
305	12	Φ19*15	Φ18*15	Φ18*12	Φ16*9	cara cóncava	105.0	LN-NUMA100-305CC
